延遲平衡催化劑-ROAOCAT®608
·延遲平衡型催化劑，極佳的體系流動性，有利于生產(chǎn)大而復雜的部件
·縮短脫膜時間，提高生產(chǎn)效率
·延遲體系的粘度增加速度
·可應用于所有異氰酸酯發(fā)泡體系如TDI，T/M，M/T 和MDI等體系。
|
|
33V/A1
|
608/A1
|
608
|
|
|
聚醚多元醇
|
100
|
100
|
100
|
|
H2O
|
3.80
|
3.80
|
3.80
|
|
DEOA
|
1.00
|
1.00
|
1.00
|
|
Cell opener
|
1.00
|
1.00
|
1.00
|
|
ROAOCAT®CS9525
|
1.00
|
1.00
|
1.00
|
|
ROAOCAT®33V
|
0.45
|
-
|
-
|
|
ROAOCAT®608
|
-
|
0.60
|
0.80
|
|
ROAOCAT®A1
|
0.10
|
0.10
|
-
|
|
|
|
|
|
|
M/T 70/30(Index=100)
|
58.4
|
58.4
|
58.4
|
|
Reactivity@25℃
|
|
|
|
|
Cream time,s
|
8
|
11
|
13
|
|
Gelling time,s
|
46
|
48
|
55
|
|
Rising time,s
|
95
|
88
|
92
|
|
Touch free time,s
|
330
|
300
|
300
|
|
Settling,%
|
10.0
|
6.5
|
4.5
|
|
Free rising density, kg/m3
|
42.2
|
41.2
|
39.5
|

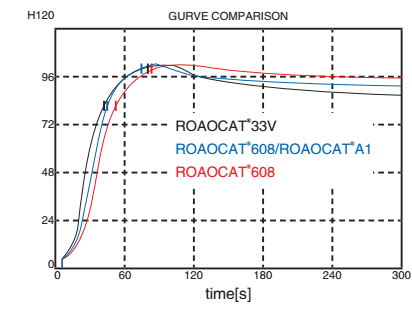

結論：
與ROAOCAT®33V 相比，ROAOCAT®608 在具有相似的上升時間時，延遲乳白時間，加快不粘手時間。
在M/T 70/30 體系里，
與ROAOCAT®33V 相比，ROAOCAT®608 改善體系流動性
|
|
33V/A1
|
608/A1
|
Handmixing condieion：
Dimeter of mixer----------50mm
Mixing rate------------4000PRM
Mixing speed----------------5s
Mold temp----------------60℃
Demolding time------------4min
Pouring the mixture in the centre of the
mold with very short time after mixing.
|
|
聚醚多元醇100
|
100
|
100
|
|
H2O
|
3.80
|
3.80
|
|
DEOA
|
1.00
|
1.00
|
|
Cell opener
|
1.00
|
1.00
|
|
ROAOCAT®CS9525
|
1.00
|
1.00
|
|
ROAOCAT®33V
|
0.45
|
|
|
ROAOCAT®608
|
|
0.60
|
|
ROAOCAT®A1
|
0.10
|
0.10
|
|
|
|
|
|
M/T 70/30(Index=100)
|
|
|
|
Square mold(20×20×4cm)test
|
|
wt.=57g
|
Can't fill
|
Can't fill
|
|
wt.=59g
|
Can't fill
|
Just fill
|
|
wt.=64g
|
Can't fill
|
fill
|
|
wt.=65g
|
Just fill
|
fill
|
結論：
與ROAOCAT®33V 相比，ROAOCAT®608 在具有更好的流動性
ROAOCAT®608 的應用指南
Guideline of usage of ROAOCAT®608
·既可作單獨催化劑，也可作共用催化劑添加到體系中
·ROAOCAT®608 添加到體系中用以改進體系流動性，加快體系的脫模性，
ROAOCAT®608 添加越多，體系的乳白時間延遲更多，流動性更好
·ROAOCAT®608 催化劑用于制造各種型號的軟質(zhì)泡沫塑料
ROAOCAT®608 典型物化性能
|
外觀
|
淡黃色到棕色液體
|
|
粘度（mpa*s）
|
227
|
|
比重（25℃）
|
1.1
|
|
水溶性
|
溶
|
|
閃點（℃，PMCC）
|
65
|
|
羥值（mgKOH/g）
|
569
|
|
